灰口铸铁由铁水缓慢冷却即可获得，而只有在较高的冷速下才可以获得白口铸铁。
灰口铸铁含碳量约3%，含硅约2%。白口铸铁含碳量约2.5%，硅在1%以下。

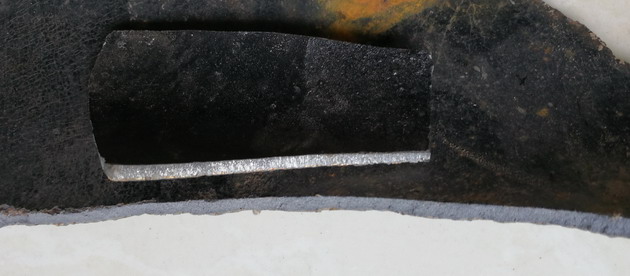

上面小块出现白口化，下面大块为灰口铸铁
如何避免灰口柔性铸铁排水管的白口化？下面列举三种方法：
1降低浇注柔性铸铁管的温度，这样作为石墨核心的夹杂物不会消失或减少，从而降低白口化程度，浇注温度要求在1400摄氏度以下。
2降低浇注柔性铸铁管的冷却速度，增加铸铁管的厚度，减少冷却面积，以降低冷却速度，避免铸铁管形成白口化。铸态铁水的急冷，使得来不及或很少析出游离石墨，容易出现白口化。
3在铁水中加入石墨化元素。铁水中石墨碳的析出与其化学成分有极密切的关系，加入石墨化元素能增长石墨核心的形成，避免柔性铸铁管白口化。一些元素对于石墨化的影响程度按如下顺序排列：促进石墨化Al，C，Si，Ti，Ni，Cu，P，CO，Zr；阻止石墨化Nb，W，Mo，S，Cr，V，Te，Mg，CO，B。
